一、学生指导教师简介

学生：朱伟超（1997-），男，广东省汕尾市人，玛雅吧 机制11633班学生。在校学习期间参与企业横向课题“消防水带清洗机产品开发”，获得实用新型专利一项。获得国家励志奖学金2次、2017工程力学竞赛 江苏省个人一等奖、2017曹余华企业奖学金、2017-2018无锡市三好学生等多项荣誉。2019年升本至徐州工程学院。

指导教师一：许文（1966-），女，陕西绥德人，玛雅吧 机械系副教授，硕士。主要研究方向：机械设计与制造。获得多项发明专利授权、发表多篇学术论文和教材，参与企业多项技术改进及校内智能制造生产线建设等项目。

指导教师二：芦敏（1977-），女，江苏南京人，玛雅吧 机械系讲师，硕士。主要研究方向：数字化设计与制造。发表多篇学术论文、实用新型专利和教材，参与企业多项技术改进及校内智能制造生产线建设等项目。

二、主要成果

朱伟超同学参与企业横向课题“消防水带清洗机产品开发”负责收卷装置结构设计，参与并完成手动卷取装置的三维设计和3D打印等大量研发工作，从而完成该毕业设计，在参与企业横向课题的同时获得“一种宽度可调型卷带收卷装置”专利（专利号：ZL 2018 2 1557089.1），并撰写论文“消防水带清洗机及3D打印”，已投稿，目前在审核修改中。

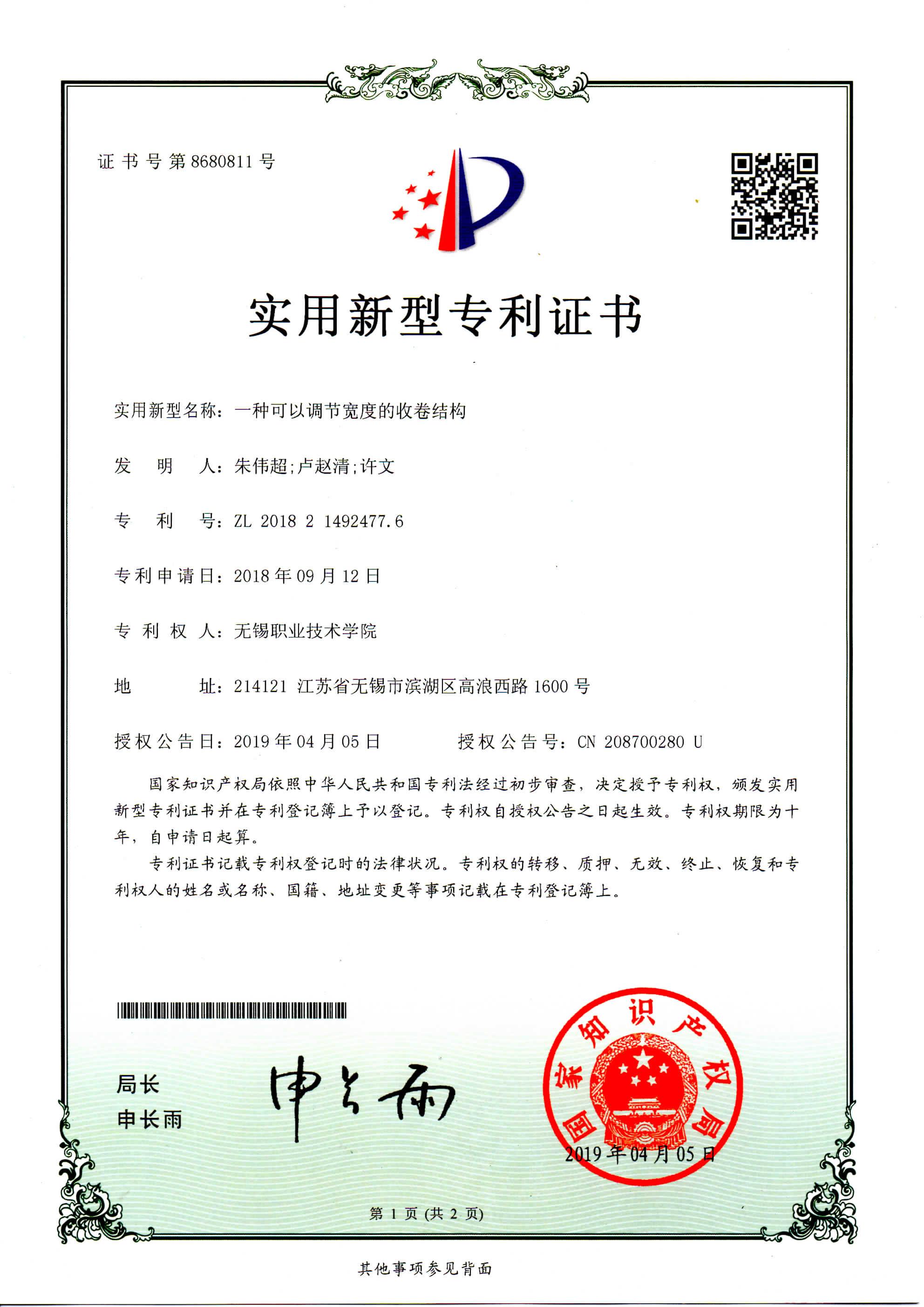

图1 论文相关专利

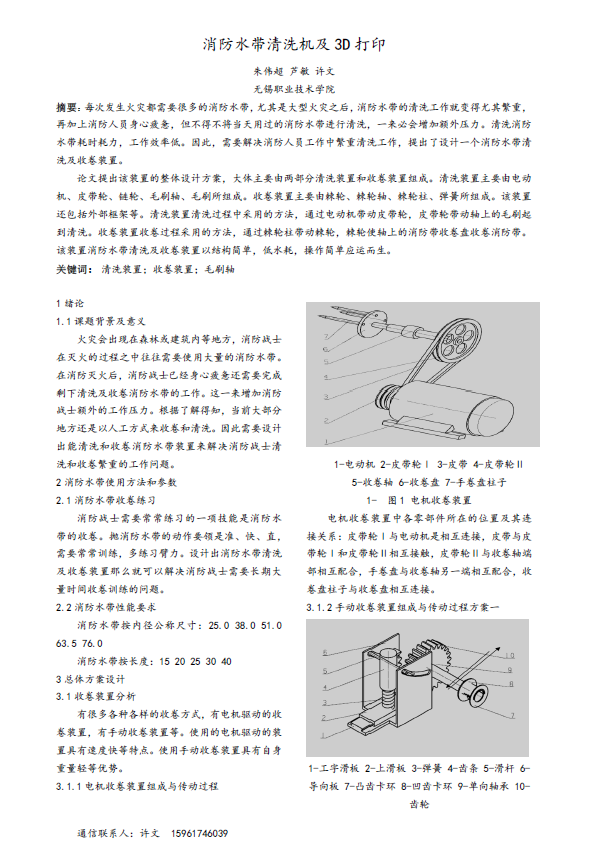

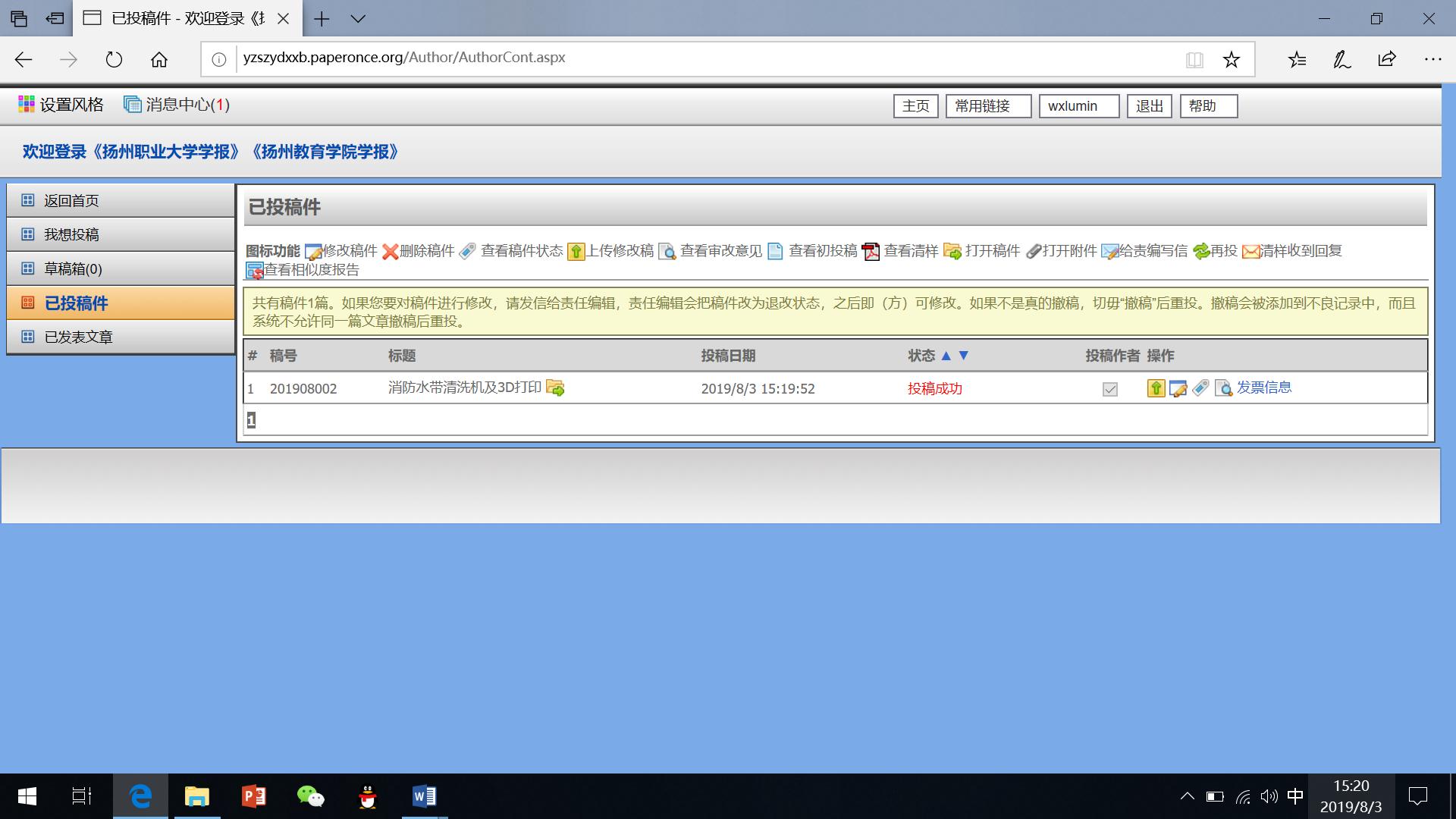

图2 已投稿小论文

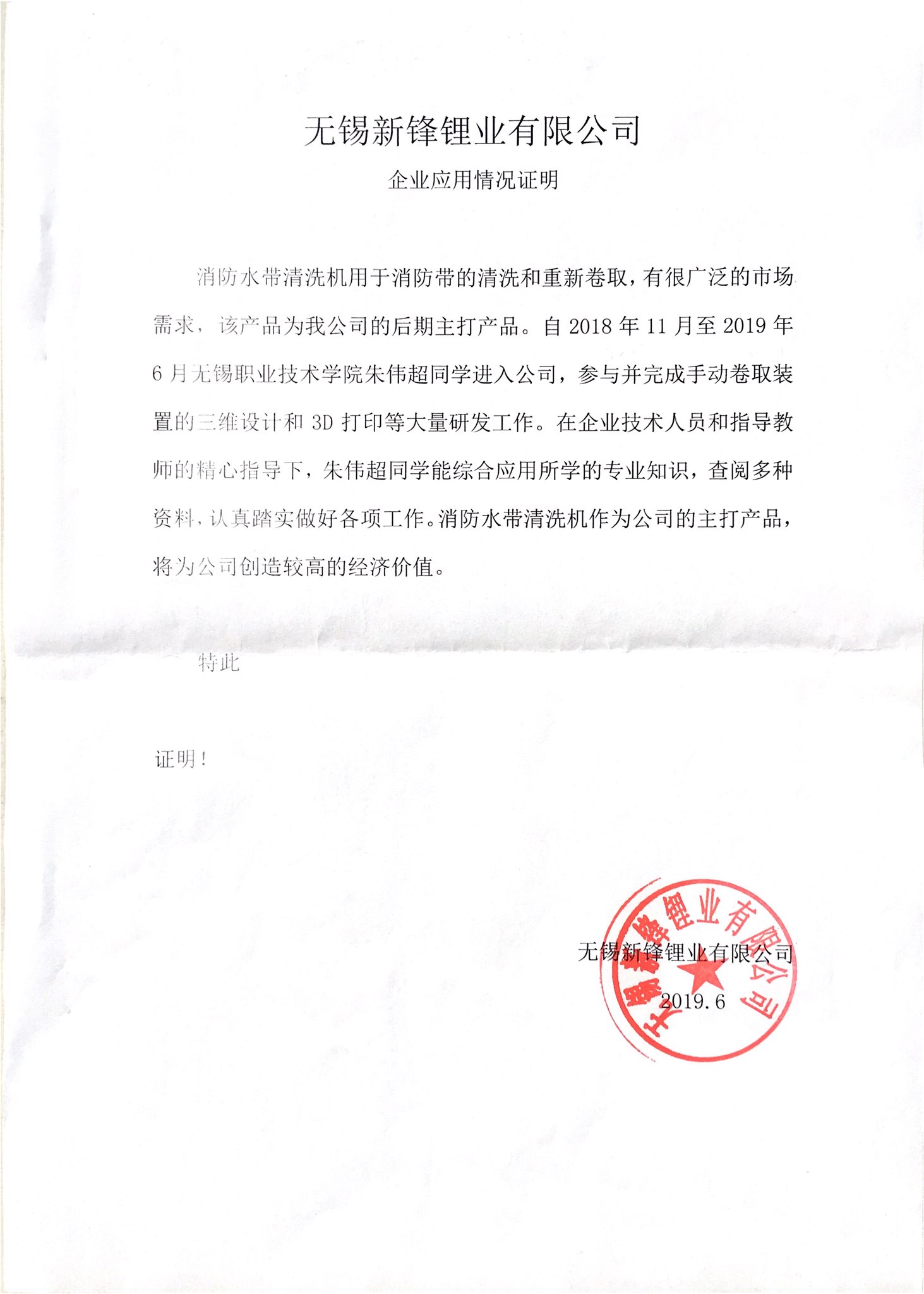

图3 企业应用证明

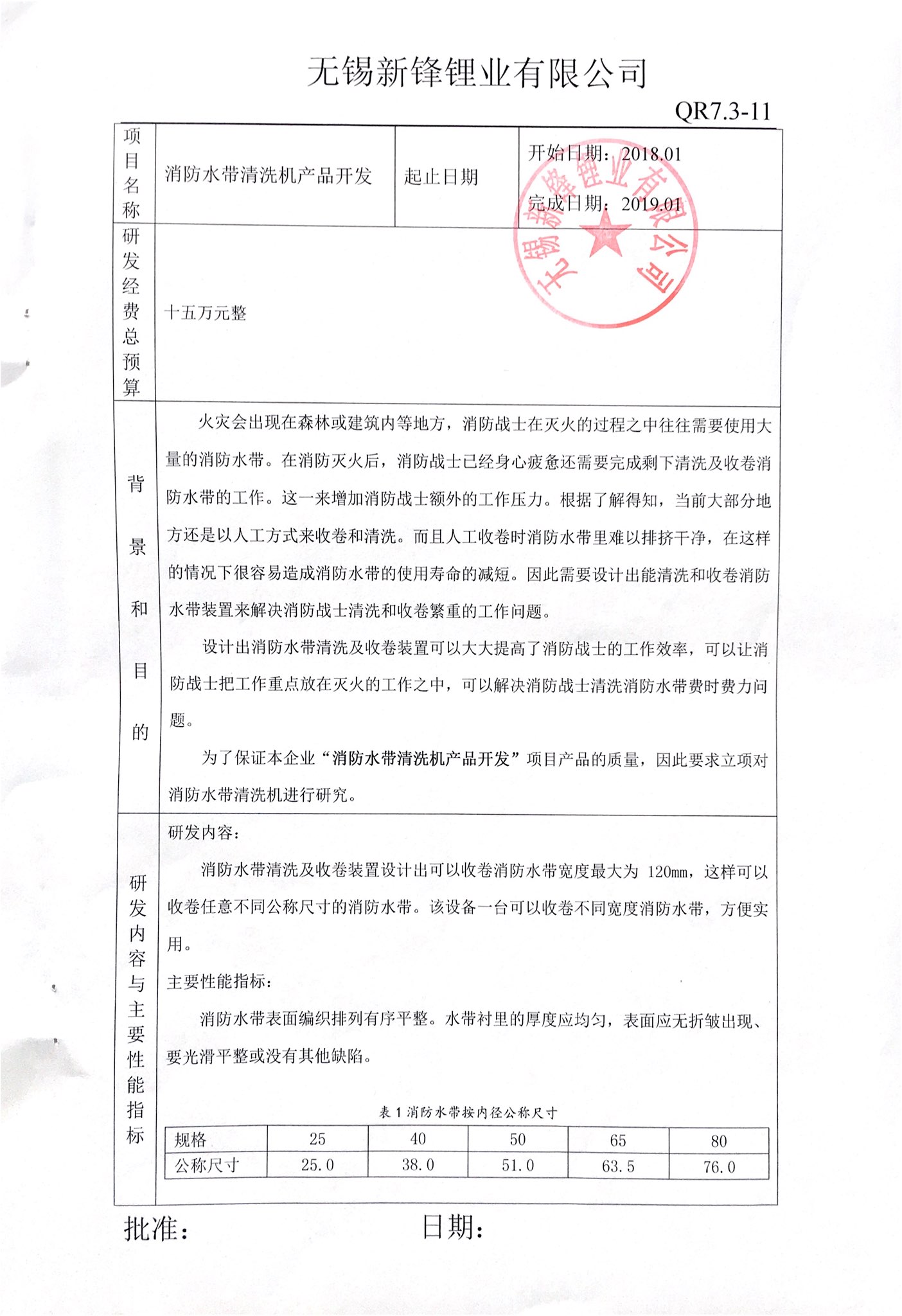

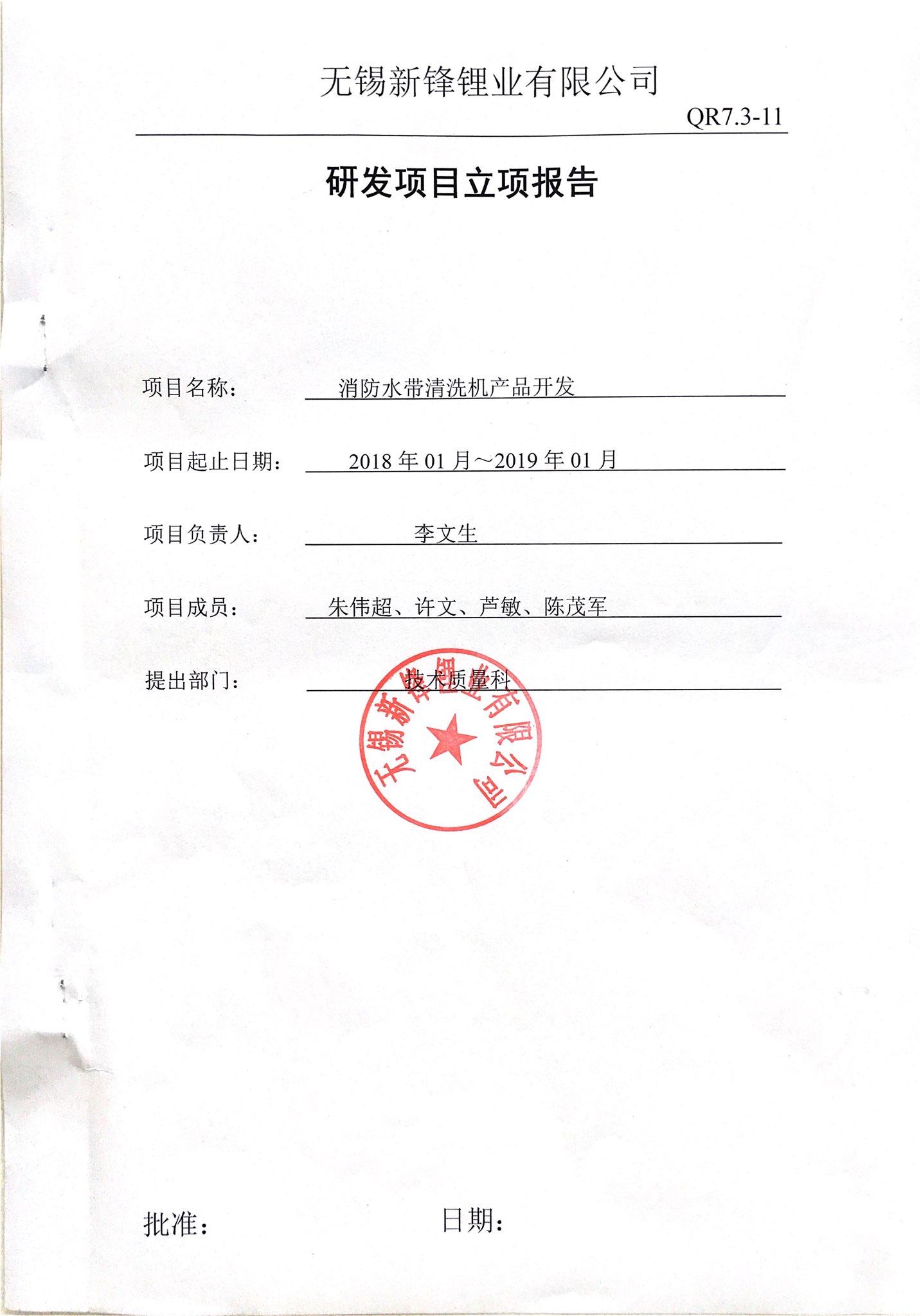

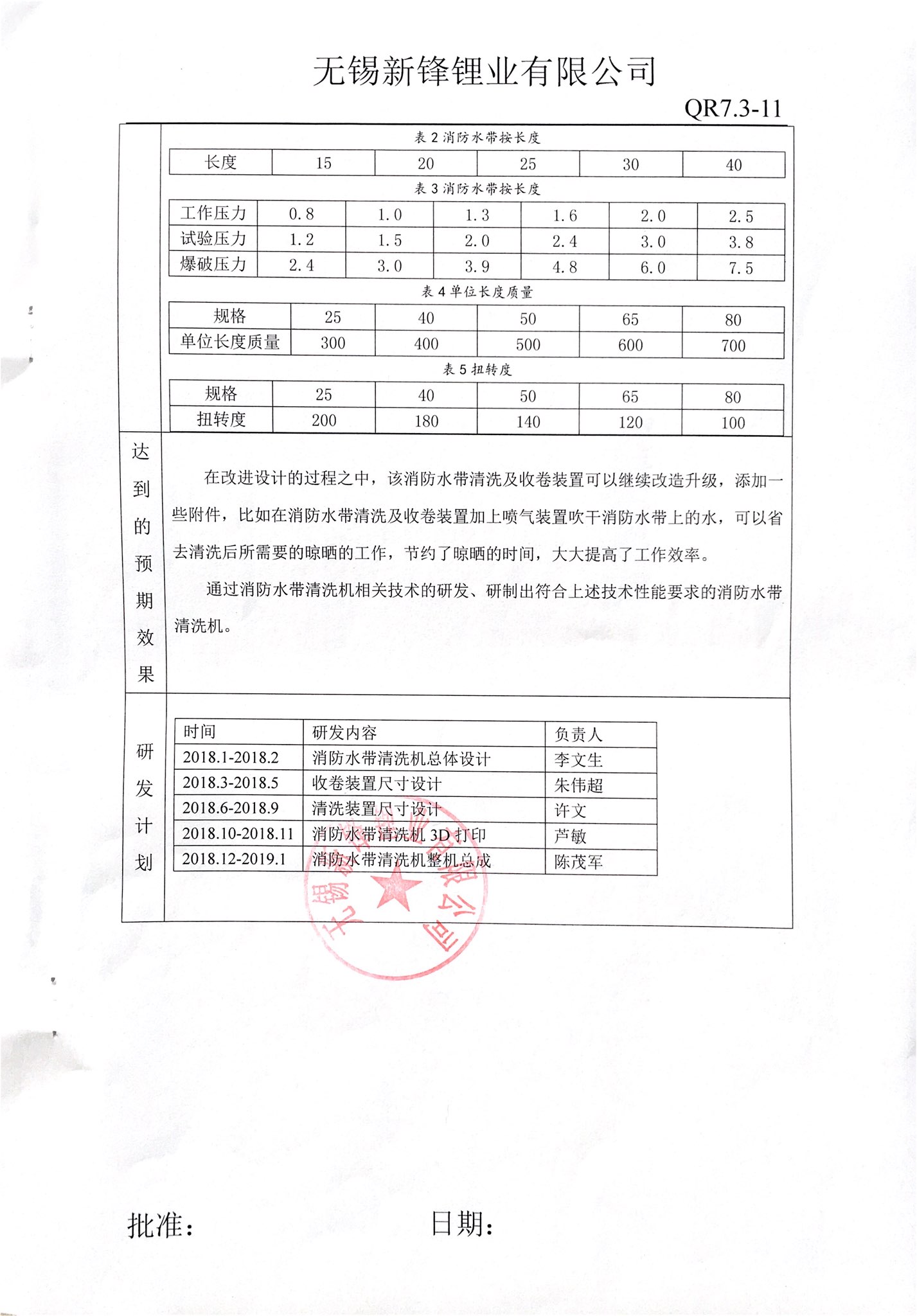

图4 四技服务-企业研发立项报告

三、消防水带清洗机总体组成与模拟加工仿真视频演示

1．消防水带清洗机的总体组成

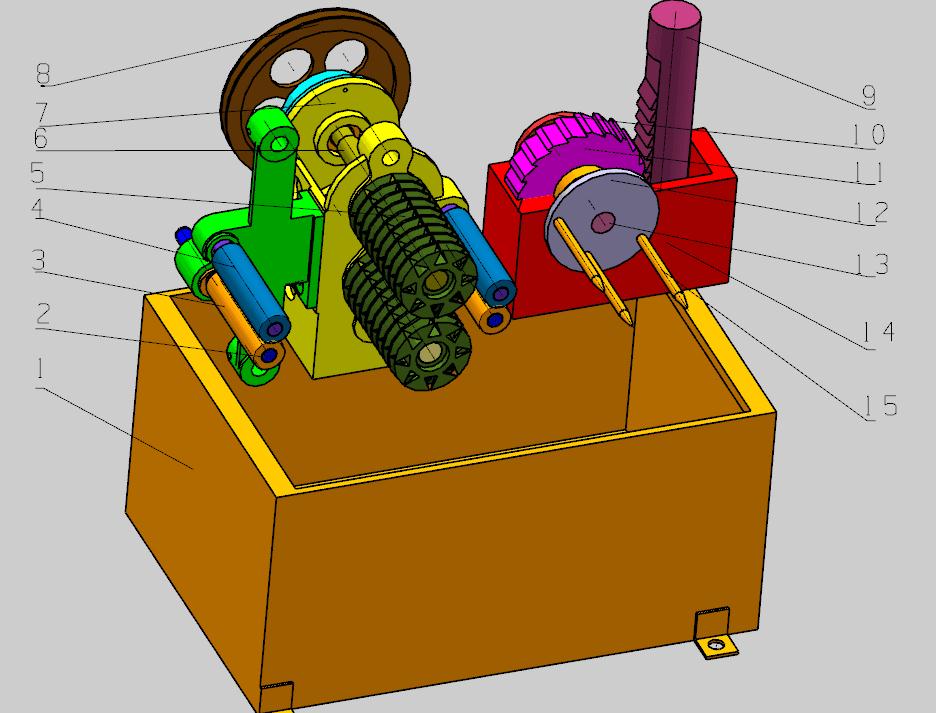

1-集水箱体2-压辊曲轴3-压辊Ⅰ4-压辊Ⅱ5-毛刷6-毛刷轴7-清洗装置端盖8-皮带轮Ⅱ9-棘轮柱10-轴承端盖11-棘轮12-收卷盘13-棘轮轴14箱体15-收卷盘柱子

图5消防水带清洗机的总体组成

消防水带清洗机总体主要由两个部分组成：分别是收卷装置和清洗装置组成。

将消防水带头部卡到收卷盘上的收卷柱子上，将消防水带放在压辊Ⅰ与压辊Ⅱ之间和两毛刷之间。消防水带经过第一个压辊时候被压平的平整后，通过高压水流进行上下冲头进行冲洗，消防水带到达毛刷进行刷洗，再通过压辊压好后由收卷盘进行收卷。概括为：将消防水带展开拉平整-水流清洗-毛刷清洗-人工收卷。

2.收卷装置工作原理

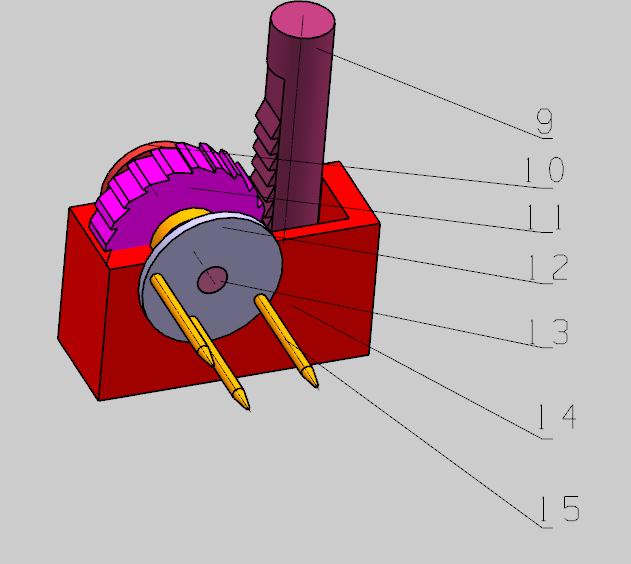

9-棘轮柱10-轴承端盖11-棘轮12-收卷盘14-下箱体15收卷盘柱子

图6收卷装置原理图

通过下压棘轮柱，棘轮柱在竖直向下运动时带动棘轮转动，棘轮与轴由平键连接，棘轮带动棘轮轴转动，棘轮轴带动收卷盘转动。已获取专利（专利号：ZL 2018 2 1557089.1）

图7消防水带清洗机3D打印

消防水带清洗机总体主要由两个部分组成：分别是收卷装置和清洗装置。该装置还包括外部框架。清洗机长1080mm，宽525mm，高1040mm。

3.消防水带清洗及收卷装置学生讲解

4.消防水带清洗机零件3D打印

5.消防水带清洗机图纸及虚拟拆装仿真
